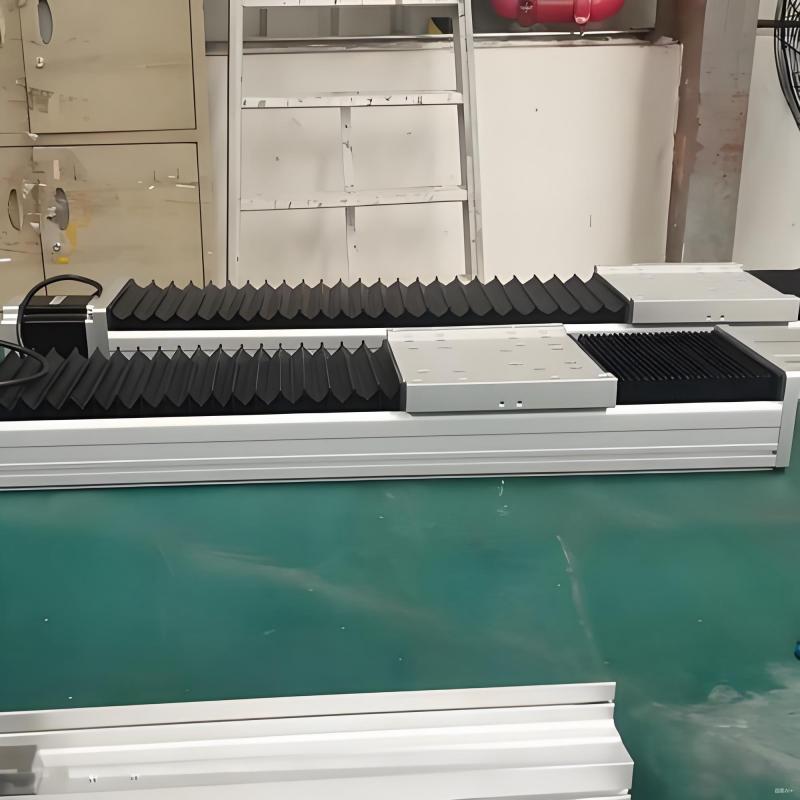

而随其长行程、高的承载能力等特点，齿轮齿条模组也就逐渐广泛地应用于了如数控机床、重载的搬运系统等各个领域的自动化设备中。但其产生的齿轮与齿条的背隙（回程间隙）就直接影响了整套传动的精度，进而造成了设备在反向运动时的定位偏差、振动的加剧等一系列的不良后果。采用对机械设计的理论依托和对工程实践的深入挖掘手段，我们将以一套相对系统的、易于实施的背隙的调整方法为用户提供直接的、零误差的传动解决方案。
第一步：结构优化设计——从源头压缩原始间隙
通过对齿轮与齿条的啮合间隙的深入的参数的优化和结构的精细的设计 ultimately 都离不开对其背隙的源头的有效的控制。
凭借对变位系数的调整（如采取负的变位齿轮的设计x=-0.1～-0.3等）将齿的厚度加大，从而将啮合的侧隙都减小，提高了齿的承载能力和工作的可靠性。但如取模数m=5mm的齿轮其标准的侧隙约0.15mm就可将间隙压缩至0.05~0.08mm。
通过对齿廓的精细的修形与对接触区域的优化，如对轧机的重载场景均采用了鼓形的齿+齿顶的修缘的设计，对其修形的量都控制在0.03~0.05mm之间从而避免了对齿的卡滞，对于机器人等精密的场景则将其修形的量控制在0.01~0.02mm之间从而对其载荷的均匀的分布起到很好的作用。
通过对高精度的传动需求的满足（即背隙的要求都能≤1弧分等高的要求）就可采用双片薄齿轮的加上弹簧的预紧的结构来实现双片齿轮的错齿的补偿。依托于对齿轮的精心设计，分别通过周向的弹簧的错动将两片齿轮的啮合间隙的动态的微小的错位（0.01~0.03mm）实现了啮合间隙的动态的微小的的补偿，对于伺服电机驱动的精密的设备都具有较好的适用性。
第二步：精密制造与装配——严控加工误差放大效应
但如若加工的精度都不能达到要求的标准，就会将实际的设计背隙都扩大了，甚至通过高精的工艺也难以将装配的误差完全地传递出来。
借助将齿轮的精度提升到ISO的5级标准，尤其是对核心的指标的把控如齿距的累积误差都控制在了10μm以下（尤其对齿数较多的30齿的齿轮来说）、并将齿向的误差控制在了8μm/100mm的齿宽以下等都使得齿轮的相互的接触更加的稳定从而大大地避免了因齿距的不均或接触的偏移等都会导致的间隙的波动等问题。
通过对P4级的精密轴承的选用（其径向的游隙均不大于10μm），并通过对轴向的预紧（如用螺母的预紧、碟形弹簧的预紧等）将其所存在的轴向的游隙全部都消除，从而达到轴承的更佳的工作状态.。采用对0.02~0.03mm的轴向的预紧量的调配手段，就可将轴系的径向的游隙压缩至5μm以内。
依托于对箱体的轴系同心度的精密的控制，我们分别对其的轴承孔的坐标都进行了精密的镗加工（其位置的度的误差均≤0.01mm），在装配的过程中又通过了对中仪的精密的测量（其精度均可达±0.001mm/m）将输入的轴与输出的轴的同轴度的误差都控制的≤0.02mm，从而有效的避免了由于轴线的偏移而引起的各个啮合的不均等的问题。
第三步：动态调整与补偿——应对工况变化与长期磨损
然而，由于设备的长时间的运行中其内部的温度的变化、各个零部件的磨损的逐渐的积累等一系列的因素的共同作用，不断的将原定的背隙的设计参数推向了另一种状态，从而使得原定的背隙的设计参数不能满足实际的工作要求，从而对全生命周期的精度的维持造成了很大的挑战，对此我们就需要通过对其的补偿设计来实现全生命周期的精度的维持。
但由于高温下装配的各个零部件的热膨胀的大小均不同，因此若将其装配在一起时的间隙按其在常温下的目标值调配，则高温下各零部件的间隙都将小于其在常温下的目标值（如将冶金设备的各个零部件按其在常温下的目标值10弧分装配在一起时高温下各零部件的间隙均将小于10弧分，甚至有的零部件的间隙均小于0），从而使得高温下各个零部件的间隙均小于其在常温下的目标值，容易造成零部件的互相摩擦，严重时将造成零部件的互相接触甚至相互的相互打滑，从而造成设备的不良工作甚至造成设备的损坏，因此对此就必须采取一定的温度补偿机制，即将常温下的目标值调配的间隙的数值按照其各个零部件的热膨胀的大小分别调大或调小为其在高温下的目标值，例如将冶金设备的各个零部件按其在常温下的目标值10弧分调配装配在一起时将其分别调配为10+5=15弧分或10-5=5弧分等。但当其工作于60~80℃的高温下，由齿轮的热膨胀（其线膨胀系数为12×10⁻⁶/℃）使得两根齿轮的轴向的间隙都可趋近于或刚刚大于设计的更小的间隙值，从而避免了高温下两根齿轮的间隙过大所带来的不良的工作状态.。
依托于对行星架的各个组成部分尤其是对垫片的厚度的微调（可达0.001mm的精度），就可对行星轮与太阳轮、内齿圈的啮合的动态的预紧力作出灵活的调节。通过对垫片的微小的厚度的增大（例如仅仅0.01mm的增大），就可使行星轮的轴向的位移达到0.01mm左右，从而可将原来的啮合间隙均匀的减少约0.005mm左右，较好地满足了行星轮的啮合的要求。
采用定期的对背隙的检测与对其的合理的维护（如每1000小时用背隙测量仪（精度可达±1弧分）定期地对其进行检测手段，当其背隙大于初始值的50%时如从10弧分增至15弧分）通过更换垫片或调整预紧的螺母等对其重新补偿间隙，从而达到提高了其工作的可靠性和延长其使用的寿命，对于对负荷大的如矿山、港口等的重载设备来说更是如此。
实践案例：某数控机床背隙优化
经此次对数控机床的精密检测发现其齿轮的齿条模组的背隙竟达到了8弧分（远远高于了其设计的目标值3弧分），这就直接导致了圆形零件的加工“过切”现象的出现。凭借对相应的参数的微调、对损失函数的适当的选择等一系列的努力的不断的完善，才能够较好的实现了精度的恢复
通过对齿轮的微小的参数调整，例如将负的变位值调至-0.2，甚至对齿厚的微小的增加（如0.03mm的增厚等）都能对齿轮的整体的传动性能产生较为明显的影响
依托于对轴承的预紧力的一系列调整，将其所对的径向的游隙均压缩至6μm左右
采用对轴系的细致的重新校准手段，更终将其的同心度都能控制在0.015mm之内
将其配装的温度就可达更高温度的90%以上，同时又能保持良好的密封性，提高了其在高温下的使用寿命。其装配的间隙也可根据所需的温度范围随意调节。如需装配的间隙为9弧分即可提高其在300℃以上的使用寿命约5-6倍。
基于对的优化调整后，加工的背隙的稳定性都能达到2.5弧分以上，圆度的误差都能从原来的0.05mm降至0.01mm，设备的运行的稳定性也都有了很大的提升。
借助对齿轮齿条模组的全流程的设计、制造、维护的兼顾，通过对其结构的优化、精度的控制与动态的补偿等三步的策略性地对其加以改造就可实现传动系统的零误差的目标。采用对设备的合理的调优以及定期的维护保养手段，我们就能根据不同的实际工况选择更合适的工作参数和维护方案，从而有效的延长了设备的使用寿命并大大地提高了产品的加工质量。
